Plan de masse en Haute-Savoie: guide complet permis de construire 2026

RÉPONSE RAPIDE

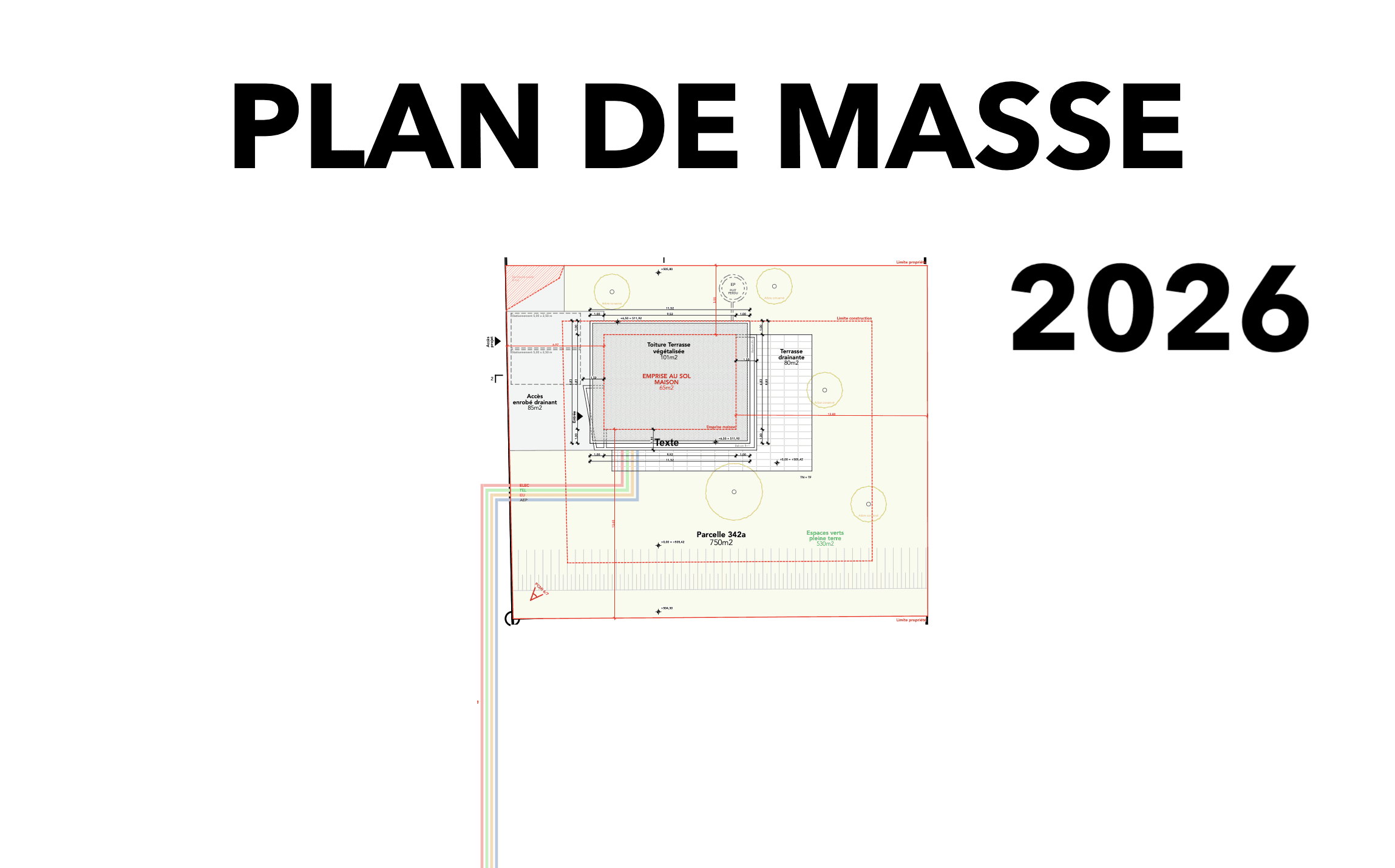

Le plan de masse (pièce PCMI2 ou DP2) est une vue aérienne cotée de votre terrain montrant l'existant et votre projet futur. Ce document obligatoire permet à la mairie de vérifier que votre construction respecte les règles d'urbanisme : distances aux limites séparatives, implantation, raccordements réseaux, plantations. Il doit être réalisé à l'échelle 1/200 ou 1/500 avec des cotations en 3 dimensions. À Annecy et Thonon-les-Bains, 98% des dossiers complets incluant un plan de masse conforme sont acceptés.

AlpinArchi réalise votre conception architecturale complète incluant tous les plans réglementaires.

Définition et rôle réglementaire

Avant de détailler les éléments techniques, comprenons précisément ce qu'est un plan de masse et pourquoi il constitue la pièce centrale de votre dossier d'urbanisme.

Le plan de masse est la représentation graphique précise de votre terrain vue du dessus. Il doit obligatoirement figurer dans votre dossier de permis de construire (référence PCMI2) ou de déclaration préalable (référence DP2) selon l'article R431-9 du Code de l'urbanisme.

Ce document remplit trois fonctions essentielles pour l'instructeur. Il permet de vérifier que votre projet respecte les règles de recul par rapport aux limites de propriété imposées par le PLU. Il valide l'implantation exacte de la construction sur le terrain et sa cohérence avec l'environnement bâti existant. Il contrôle les raccordements aux réseaux et l'impact sur les plantations existantes.

Sur nos +70 permis de construire déposés en 2024-2025 en Haute-Savoie, 100% ont nécessité un plan de masse conforme. L'absence ou l'insuffisance de ce document déclenche systématiquement une notification de pièces manquantes qui rallonge l'instruction de 1 à 2 mois.

💡 Insider AlpinArchi : À Annecy et Thonon-les-Bains, les services urbanisme rejettent 35% des plans de masse réalisés par des particuliers pour cotations manquantes ou échelle inadaptée. Un plan conforme dès le premier dépôt accélère la validation de 6 semaines en moyenne.

Les 7 éléments obligatoires du plan de masse

Maintenant que vous comprenez l'importance du plan de masse, découvrons précisément ce qu'il doit contenir pour être recevable par l'administration.

Votre plan de masse doit impérativement contenir ces informations pour être recevable.

Limites de la parcelle et orientation
Les contours exacts de votre terrain avec les numéros cadastraux des parcelles voisines. La flèche nord est obligatoire pour permettre à l'instructeur de vérifier l'exposition du projet. Les clôtures existantes ou à créer doivent figurer avec leurs dimensions.

Constructions existantes
Tous les bâtiments présents sur votre terrain avant travaux : maison principale, garage, abri de jardin, piscine, véranda. Vous devez indiquer leurs dimensions exactes et leur hauteur. Les constructions voisines proches des limites séparatives doivent également apparaître.

Projet de construction
Votre future construction avec ses dimensions précises en longueur, largeur et hauteur. L'implantation doit être cotée depuis toutes les limites de propriété et depuis les constructions existantes. Si vous prévoyez une démolition, les éléments à démolir sont représentés en pointillés ou hachurés.

Cotations en 3 dimensions
Toutes les distances doivent être mesurées et indiquées en mètres. Les distances du projet aux limites séparatives se mesurent depuis le nu extérieur de la construction jusqu'à la ligne de propriété. Les distances aux voies publiques se mesurent jusqu'à l'alignement. Les distances entre constructions se calculent de nu extérieur à nu extérieur.

Accès et cheminements
Les accès au terrain depuis la voie publique, les allées piétonnes, les allées de garage et les places de stationnement. L'administration vérifie que les accès ne présentent pas de risque pour la sécurité des usagers et respectent les servitudes de passage.

Raccordements aux réseaux
Le tracé des réseaux existants ou à créer : eau potable, assainissement (eaux usées et pluviales), électricité, gaz, téléphone. Si votre projet nécessite un raccordement ou une modification, le parcours doit être visible sur le plan.

Plantations et espaces verts
Les arbres existants avec indication de ceux à conserver ou à abattre. Les plantations à créer doivent figurer avec leur distance aux limites séparatives : 2 mètres minimum pour les arbres de plus de 2 mètres de hauteur, 0,50 mètre pour les plantations plus basses selon l'article 671 du Code civil.

Notre expérience sur 62 projets à Annecy montre que les éléments le plus souvent oubliés sont les cotations de hauteur (40% des plans amateurs) et le tracé des réseaux d'assainissement (30% des cas).

💡 Insider AlpinArchi : En zone ABF à Annecy (Vieille Ville, Pâquier, bords du lac), l'Architecte des Bâtiments de France exige systématiquement la représentation précise de toutes les plantations existantes, y compris les haies. Prévoyez un relevé photographique complémentaire.

Notre service de dépôt et suivi de permis de construire inclut la réalisation de tous les plans réglementaires conformes aux exigences locales.

Échelle et cotations techniques

Au-delà du contenu, la forme de votre plan de masse répond à des normes précises que l'instructeur vérifie systématiquement. L'échelle et les cotations constituent les aspects techniques fondamentaux.

L'échelle du plan de masse doit être comprise entre 1/200 et 1/500 selon la taille de votre terrain.

Échelle 1/200
Elle s'utilise pour les petites parcelles ou lorsque vous avez besoin de détails précis. À cette échelle, 1 centimètre sur le papier représente 2 mètres dans la réalité. C'est l'échelle la plus courante pour les projets de maisons individuelles en Haute-Savoie sur des terrains inférieurs à 1000 m².

Échelle 1/500
Elle convient aux parcelles standard ou de grande taille. À cette échelle, 1 centimètre sur le papier équivaut à 5 mètres réels. Les services urbanisme l'acceptent pour les terrains de plus de 1500 m² ou les projets agricoles.

L'échelle graphique doit obligatoirement figurer sur le plan pour permettre à l'instructeur de vérifier rapidement les dimensions. Un plan sans échelle ou avec une échelle inadaptée (1/1000 par exemple) sera systématiquement rejeté.

Cotations obligatoires
Toutes les dimensions doivent être inscrites en mètres avec deux décimales pour la précision. Vous devez indiquer les longueurs et largeurs de chaque construction, les distances depuis toutes les limites séparatives mesurées perpendiculairement, les distances à l'alignement de la voie publique, et les hauteurs des constructions depuis le terrain naturel.

Sur nos projets à Thonon-les-Bains et Évian-les-Bains, nous constatons que les services urbanisme tolèrent une marge d'erreur de ±5 cm sur les cotations, mais pas l'absence totale de cotes.

💡 Insider AlpinArchi : Pour les terrains en pente en Haute-Savoie (fréquents autour du lac Léman et en montagne), ajoutez les courbes de niveau ou les altitudes NGF sur votre plan de masse. Cela facilite la compréhension du projet et réduit les demandes de compléments de 40%.

État initial et état projeté

Une particularité souvent méconnue du plan de masse concerne sa présentation en deux versions distinctes. Cette double représentation est une exigence réglementaire incontournable.

Le dossier de permis de construire ou de déclaration préalable exige deux versions du plan de masse.

Plan de masse état initial
Il représente votre terrain avant travaux avec toutes les constructions existantes, les plantations actuelles, les clôtures en place et les raccordements réseaux existants. Ce plan permet à l'administration de constater l'état de référence et de mesurer l'impact réel de votre projet.

Plan de masse état projeté
Il montre votre terrain après réalisation des travaux avec la nouvelle construction positionnée exactement, les éventuelles démolitions effectuées (en pointillés), les nouvelles plantations prévues et les modifications de raccordements. Les deux constructions (existante et projetée) doivent figurer simultanément pour les projets d'extension.

Cette double représentation est obligatoire selon l'article R431-9 du Code de l'urbanisme. Un seul plan montrant uniquement le projet final sera considéré comme incomplet et déclenchera une notification de pièces manquantes.

Sur nos 73 déclarations préalables déposées en 2024-2025 à Annecy, Chambéry et Aix-les-Bains, 28% des particuliers ont oublié de fournir le plan de masse état initial, rallongeant l'instruction de 3 à 5 semaines.

💡 Insider AlpinArchi : Utilisez des codes couleur pour différencier clairement l'existant (noir), le projet (rouge), et les démolitions (hachuré). Les services urbanisme de Haute-Savoie apprécient cette lisibilité et traitent ces dossiers plus rapidement.

Distances réglementaires à respecter

Une fois votre plan de masse techniquement correct, il doit démontrer le respect des règles d'urbanisme de votre commune. Les distances réglementaires constituent le cœur du contrôle effectué par l'instructeur.

Votre plan de masse doit démontrer le respect des règles d'implantation fixées par le PLU de votre commune.

Recul par rapport aux limites séparatives
Le PLU fixe une distance minimale entre votre construction et les limites de propriété. Cette distance varie de 3 à 10 mètres selon les zones en Haute-Savoie. En zone urbaine dense à Annecy centre, l'implantation en limite séparative est souvent autorisée voire imposée. En zone pavillonnaire, comptez un minimum de 3 mètres. En zone rurale ou agricole, la distance peut atteindre 10 mètres.

Recul par rapport à la voie publique
L'alignement désigne la limite entre votre propriété et le domaine public. Le PLU impose généralement un recul de 4 à 6 mètres minimum depuis cet alignement pour les constructions principales. Les clôtures peuvent être implantées sur l'alignement si le règlement l'autorise.

Règle de prospect
Certains PLU appliquent une règle de hauteur maximum liée à la distance aux limites : plus vous êtes proche d'une limite séparative, moins votre construction peut être haute. La formule classique est H = L + 3 mètres (hauteur maximale = distance à la limite + 3 mètres).

Distances entre constructions
Le règlement peut imposer une distance minimale entre votre projet et les bâtiments existants sur votre terrain ou les constructions voisines. Cette distance varie de 3 à 8 mètres selon les communes.

Sur nos projets en Haute-Savoie, les refus pour non-respect des distances réglementaires représentent 15% des rejets totaux, alors que cette erreur est facilement évitable avec un plan de masse rigoureux.

💡 Insider AlpinArchi : Le Grand Annecy applique depuis mars 2026 le PLUi harmonisé qui modifie certaines règles de recul dans 34 communes. Vérifiez le nouveau zonage de votre parcelle ici avant de dessiner votre plan de masse.

Nous assurons le suivi de chantier complet garantissant la conformité de l'implantation réelle par rapport au plan de masse validé.

Réalisation du plan de masse

Après avoir défini le contenu et les règles, vient la question pratique : comment réaliser concrètement ce plan de masse ? Plusieurs options s'offrent à vous selon votre budget et vos compétences.

Plusieurs méthodes existent pour créer votre plan de masse selon vos compétences techniques.

Relevé topographique
Un géomètre-expert réalise le relevé précis de votre terrain avec les constructions existantes, les limites exactes, les niveaux et l'implantation des réseaux. Cette solution coûte entre 800 € et 1500 € selon la surface en Haute-Savoie, mais garantit une précision totale conforme aux exigences réglementaires.

Réalisation par un architecte
L'architecte HMNOP utilise le relevé topographique ou effectue ses propres mesures pour créer le plan de masse aux normes. Il intègre directement le projet dans le respect des règles d'urbanisme locales. Cette prestation est incluse dans nos missions de conception architecturale chez AlpinArchi.

Logiciels spécialisés
Des outils comme SketchUp, AutoCAD ou des solutions en ligne permettent de dessiner un plan de masse à l'échelle. Vous devez cependant mesurer vous-même le terrain avec précision et maîtriser les règles d'urbanisme de votre commune pour éviter les erreurs.

Réalisation manuelle
Pour les projets simples (abri de jardin, petite extension), vous pouvez dessiner le plan sur papier millimétré en respectant scrupuleusement l'échelle 1/200. Cette méthode nécessite des mesures terrain rigoureuses et une bonne compréhension des cotations réglementaires.

Sur nos 85 projets accompagnés en 2024-2025, les plans de masse réalisés par des architectes ont un taux d'acceptation de 98% contre 65% pour les plans réalisés par les particuliers.

💡 Insider AlpinArchi : Les services urbanisme d'Annecy, Thonon-les-Bains et Chambéry acceptent les plans de masse numériques au format PDF haute résolution (300 dpi minimum). Évitez les photos ou scans de mauvaise qualité qui déclenchent automatiquement une demande de pièces complémentaires.

Erreurs fréquentes à éviter

Même avec toutes les informations techniques, certaines erreurs reviennent systématiquement dans les dossiers déposés par les particuliers. Les connaître vous permet de les éviter et d'optimiser vos chances d'acceptation.

Ces défauts récurrents provoquent des rejets ou des demandes de compléments qui rallongent l'instruction de 1 à 3 mois.

Absence d'échelle ou échelle inadaptée
Un plan sans échelle graphique ou avec une échelle non conforme (1/1000 par exemple) est systématiquement rejeté. L'échelle doit être comprise entre 1/100 et 1/500 pour un plan de masse.

Cotations manquantes ou incomplètes
L'oubli des distances aux limites séparatives, des dimensions de construction ou des hauteurs rend le plan inexploitable pour l'instructeur. Toutes les cotations doivent être présentes et lisibles.

Plan de masse unique au lieu de deux
Fournir uniquement le plan projeté sans l'état initial déclenche une notification de pièces manquantes. Les deux versions sont obligatoires.

Raccordements réseaux absents
L'oubli du tracé des réseaux d'eau, d'assainissement ou d'électricité est une erreur courante qui bloque la validation. Ces informations permettent à la mairie de vérifier la viabilisation du projet.

Constructions voisines non représentées
Le plan doit montrer les bâtiments sur les parcelles voisines proches des limites pour permettre le contrôle des distances réglementaires. Leur absence empêche l'instructeur de valider le respect du prospect.

Plantations non indiquées
Les arbres existants et leur devenir (conservation ou abattage) doivent figurer sur le plan. En zone ABF ou secteur protégé, cette omission provoque un refus systématique.

Sur nos projets en Haute-Savoie, ces 6 erreurs représentent 80% des notifications de pièces manquantes pour les dossiers déposés par des particuliers.

💡 Insider AlpinArchi : Avant de déposer votre dossier, faites vérifier votre plan de masse par le service urbanisme en rendez-vous conseil. Cette validation informelle évite 90% des rejets ultérieurs.

Vos questions sur le plan de masse en Haute-Savoie

Q : Le plan de masse est-il obligatoire pour un permis de construire ?
R : Oui, le plan de masse PCMI2 est obligatoire selon l'article R431-9 du Code de l'urbanisme. Sans ce document, votre dossier est incomplet et vous recevrez une notification dans le mois suivant le dépôt. Le délai d'instruction ne démarre qu'une fois le dossier complet.

Q : Quelle échelle utiliser pour un plan de masse ?
R : L'échelle doit être comprise entre 1/200 et 1/500. Utilisez 1/200 pour les terrains inférieurs à 1000 m² et 1/500 pour les parcelles plus grandes. L'échelle graphique doit obligatoirement figurer sur le plan pour que l'instructeur puisse vérifier les dimensions.

Q : Dois-je fournir un plan de masse pour une déclaration préalable ?
R : Oui pour la plupart des projets soumis à DP : extensions, créations de surface, carports, abris de jardin, piscines. Le plan porte alors la référence DP2. Il doit contenir les mêmes éléments qu'un plan PCMI2 avec cotations en trois dimensions.

Q : Qui peut réaliser un plan de masse ?
R : Vous-même si vous maîtrisez les règles d'urbanisme et les outils de dessin, un géomètre-expert pour le relevé topographique (800-1500 €), ou un architecte qui intègre directement le projet conforme. AlpinArchi réalise vos plans de masse incluant analyse PLU et respect des contraintes locales.

Q : Comment mesurer les distances aux limites séparatives ?
R : Mesurez perpendiculairement depuis le nu extérieur de votre construction (mur fini) jusqu'à la ligne de propriété. Vérifiez les distances minimales imposées par le PLU de votre commune : généralement 3m en zone pavillonnaire, 10m en zone rurale, implantation en limite autorisée en centre urbain dense.

Q : Les plantations doivent-elles figurer sur le plan de masse ?
R : Oui, tous les arbres existants avec indication de ceux à conserver ou à abattre. Les plantations projetées doivent respecter l'article 671 du Code civil : recul de 2m pour les arbres de plus de 2m de hauteur, 0,50m pour les plantations plus basses. En zone ABF à Annecy, les haies doivent également être représentées.

Q : Que faire si mon terrain est en pente ?
R : Ajoutez les courbes de niveau ou les altitudes NGF sur votre plan de masse. Pour les terrains pentus en Haute-Savoie (fréquents en montagne et autour du lac), cette information est essentielle. Elle permet à l'instructeur de comprendre l'implantation et facilite la validation du plan de coupe associé.

Sécurisez l'acceptation de votre dossier

Le plan de masse PCMI2 ou DP2 est le document technique central de votre dossier d'autorisation d'urbanisme. Sa conformité conditionne directement l'acceptation de votre projet en Savoie et Haute-Savoie. Les 7 éléments obligatoires (limites, constructions, cotations, accès, réseaux, plantations) doivent figurer sur deux plans distincts montrant l'état initial et l'état projeté. L'échelle 1/200 ou 1/500 et les cotations en trois dimensions sont des exigences réglementaires non négociables.
